Where are the fuse boxes located?

  1. Passenger Compartment : The fuse panel is located below and to the left of the steering wheel by the brake pedal behind the cover.
  2. Engine Compartment Fuse Box: The power distribution box is located in the engine compartment (left-side).

1. Passenger Compartment

1998-ford-ranger-under-dash-fuse-box-location

2. Engine Compartment Fuse Box

1998-Ford-Ranger-under-dash-hood-location

1998 Ford Ranger Fuse Box Diagram

Passenger Compartment

1998 Ford Ranger Interior Fuse Box Diagram

1998-Ford-Ranger-under-dash-fuse-diagram

1998 Ford Ranger Interior Fuse Box Details

ACircuits protectedProblem, if blown or malfunctioned
17.5Power Mirror Switch
27.5Blower Motor Relay, PAD Module, Air Bag Diagnostic Monitor
37.5Left Stop/Turn Trailer Tow Connector
410Left Headlamp
510Data Link Connector (DLC)
6Not used
77.5Right Stop/Turn Trailer Tow Connector
810Right Headlamp, Fog Lamp Relay
97.5Brake Pedal Position Switch
107.5Speed Control Servo/Amplifier Assembly, Generic Electronic Module (GEM), Shift Lock Actuator, Blend Door Actuator, A/C-Heater Assembly, Turn Signals
117.5Instrument Cluster, Daytime Running Lights (DRL), RABS Resistor
12Not Used
1320Brake Pedal Position Switch
1420Rear Anti-Lock Brake System (RABS) Module
104 Wheel Anti-Lock Brake System (4WABS) Module, 4WABS Main Relay
157.5Air Bag Indicator Lamp, Alternator Indicator Lamp, Instrument Cluster
1630Windshield Wiper Motor, Wiper Hi-Lo Relay, Wiper Run/Park Relay
1725Cigar Lighter
1815Driver’s Unlock Relay, All-Unlock Relay, All-Lock Relay
1925PCM Power Diode, Ignition, PATS
207.5RAP Module, Generic Electronic Module (GEM), Radio
2115Flasher (Hazard)
2220Auxiliary Power Socket
23Not Used
247.5Clutch Pedal Position (CPP) switch, Starter Interrupt Relay, Anti-TheftProblem in starting.
Check more about Ford Ranger won’t start
257.5Generic Electronic Module (GEM), Instrument Cluster
2610Battery Saver Relay, Electronic Shift Relay, Interior Lamp Relay, Power Window Relay, Electronic Shift Control Module, Dome/Map Lamp, GEM, Instrument Cluster (2000)
2715Electric Shift, Backup Lamps, Daytime Running Lamps (DRL), Transmission Control Switch, Pulse Vacuum Hub Lock
287.5Generic Electronic Module (GEM), Radio
2915Radio
3015Park Lamp/Trailer Tow Relay
31Not Used
32Not Used
3315Headlamps, Daytime Running Lamps (DRL) Module, Instrument Cluster
34Not Used
3510RABS Test Connector
36Not Used

Ford Ranger Fuse box Diagram Under Hood

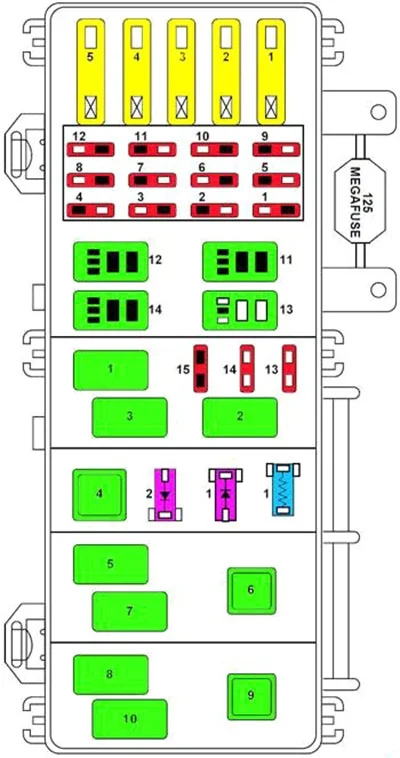

1998 Ford Ranger Power Distribution Fuse Box Diagram

1998-Ford-Ranger-under-hood-fuse box diagram

1998 Ford Ranger Under hood Fuse Box Details

ACircuits protectedProblem, if blown or malfunctioned
Maxi Fuse (Yellow on the diagram)
150I/P Fuse Panel
240Blower Motor Relay
3504 Wheel Anti-Lock Brake System (4WABS) Module
420Power Windows
550Ignition Switch, Starter Relay
Mini Fuse (Red on the diagram)
110A/C Relay
220Auxiliary Power Point
320Electronic Shift Relay and Electronic Shift Control Module
415Fog Lamp and Daytime Running Lamps
510Air Bag Diagnostic Monitor
610Powertrain Control Module
7304 Wheel Anti-lock Brake System (4WABS) Module
830PCM Relay
920Fuel Pump Relay and RAP ModuleProblem in starting.
Check more about Ford Ranger won’t start
1015Horn Relay
1115Parklamps Relay and Main Light Switch
1230Mam Light Switch and Multifunction Switch
1315Heated Oxygen Sensor, EGR Vacuum Regulator, EVR Solenoid, Camshaft Position Sensor (CMP), Canister Vent Solenoid
1430Alternator Voltage Regulator
15Not Used
Relay
1Wiper Park Relay
2A/C Relay
3Wiper Hi/Lo Relay
4PCM Power Relay
5Fuel Pump RelayProblem in starting.
Check more about Ford Ranger won’t start.
6Starter RelayProblem in starting.
Check more about Ford Ranger won’t start.
7Horn Relay
8Washer Pump Relay
9Blower Motor Relay
10Foglamp Relay
11Not Used
12Not Used
13Park Lamp/Trailer Tow Relay
14Washer Pump Relay
Resistor
1RABS Resistor
Diode
1RABS Diode
2Electronic Engine Controls Diode

WARNING: The terminal and harness assignments for individual connectors may vary depending on the vehicle’s equipment level, model, and market. It is recommended to refer to the fuse box diagram provided at the back of the fuse box cover for accurate information.
